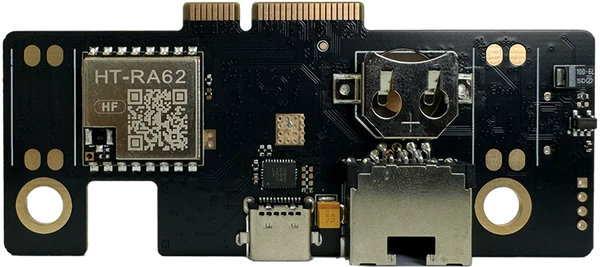

AIO V2 – rozšiřující deska pro uConsole

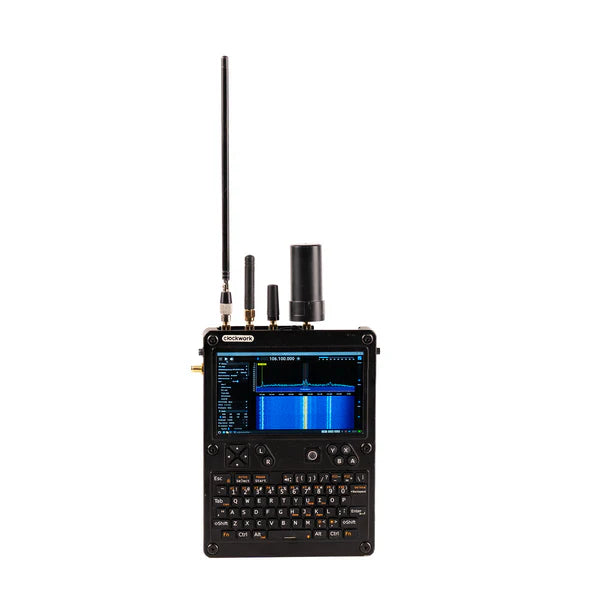

Chcete přeměnit svůj uConsole na skutečné mobilní velitelské centrum? AIO V2 (All-In-One) je rozšiřující deska, která v jediném modulu přidává do uConsole sedm klíčových funkcí: přijímač SDR, modul LoRa/Meshtastic, GPS, hodiny reálného času (RTC), rozbočovač USB 3.0, ethernetový port 1 Gb/s a interní port USB-C.

Místo samostatného nákupu RTL-SDR, modulu GPS a ethernetového adaptéru se vše vejde na jednu desku uvnitř pouzdra uConsole. Žádné externí kabely. Plná integrace.

Co obsahuje naše sada:
V obchodě SAPSAN prodáváme verzi se sadou pro montáž antén a kompletní sadou antén – připravenou k použití ihned po instalaci, bez nutnosti dokupovat příslušenství.

Co získáte po instalaci AIO V2

• RTL-SDR (100 kHz – 1,74 GHz) – plnohodnotný rádiový přijímač pro analýzu spektra, dekódování signálů, ADS-B (sledování letadel) a poslech krátkých vln. Je vybaven oscilátorem TCXO s minimálním teplotním driftem a 5V bias tee pro napájení aktivních antén a LNA.
• LoRa / Meshtastic (SX1262, 860–960 MHz, 22 dBm) – nízkoenergetická komunikace na dlouhé vzdálenosti. Ideální pro mesh sítě bez internetu, senzory IoT a komunikaci off-grid.
• GPS (GPS/BDS/GNSS) – přesné určování polohy s podporou aktivních i pasivních antén GPS. Hodí se pro mapování, drony a sledování tras.
• RTC (PCF85063A + baterie CR1220) – uConsole nemá vestavěné hodiny reálného času. AIO V2 tento nedostatek řeší a uchovává čas i po vypnutí napájení. To je zásadní pro protokolování dat a skripty závislé na čase.
• USB Hub + USB 3.0 – externí port USB-C na boku, interní port USB-C a pinový header. Při použití s CM5 nabízí rychlost až USB 3.0.
• RJ45 Ethernet 1 Gb/s – kabelové síťové připojení pro uConsole. Vyžaduje tuto adaptérovou desku: ODKAZ.

Rychlý start – od instalace k provozu

Moduly SDR, GPS a LoRa jsou u AIO V2 ve výchozím stavu vypnuté, aby šetřily baterii. Po přihlášení do systému je aktivujete jediným příkazem:

sudo apt install hackergadgets-uconsole-aio-board

Po restartu jsou všechny moduly aktivní. Níže najdete stručný postup pro každý z nich:

RTL-SDR (rádiový příjem)

• Připojte anténu ke konektoru IPEX označenému „SDR“ na desce
• Nainstalujte SDR++: sudo apt install sdrpp
• Spusťte: sdrpp – jako zdroj vyberte RTL-SDR, nastavte frekvenci a klikněte na Play
• Test: nalaďte místní stanici FM (WFM); měli byste slyšet rozhlasové vysílání

GPS

• Připojte anténu ke konektoru IPEX označenému „GPS“
• Do souboru /boot/firmware/config.txt přidejte: enable_uart=1 (CM4) nebo dtparam=uart0 (CM5)
• Zkontrolujte data GPS: sudo minicom -D /dev/ttyS0 -b 9600
• Vyjděte ven – GPS potřebuje volný výhled na oblohu, aby zachytil signál

LoRa / Meshtastic

• Připojte anténu 915 MHz ke konektoru IPEX označenému „LoRa“
• Nainstalujte Meshtasticd: sudo apt install meshtasticd
• Nakonfigurujte modul v souboru /etc/meshtasticd/config.yaml – chip: sx1262
• Meshtastic vytváří mesh síť bez internetu s dosahem až několik kilometrů mezi uzly

RTC (hodiny reálného času)

• Po instalaci balíčku není nutná žádná další konfigurace – modul funguje automaticky
• Kontrola: sudo hwclock -r – příkaz by měl zobrazit aktuální čas
• Díky baterii CR1220 se čas uchová i po vypnutí napájení

Důležitá poznámka k instalaci

Po instalaci AIO V2 se ujistěte, že je plochý kabel připojen podle návodu. Nesprávné připojení při současném nabíjení může poškodit základní desku uConsole.
