Baofeng UV-5R - инструкция по эксплуатации и как разблокировать полный диапазон

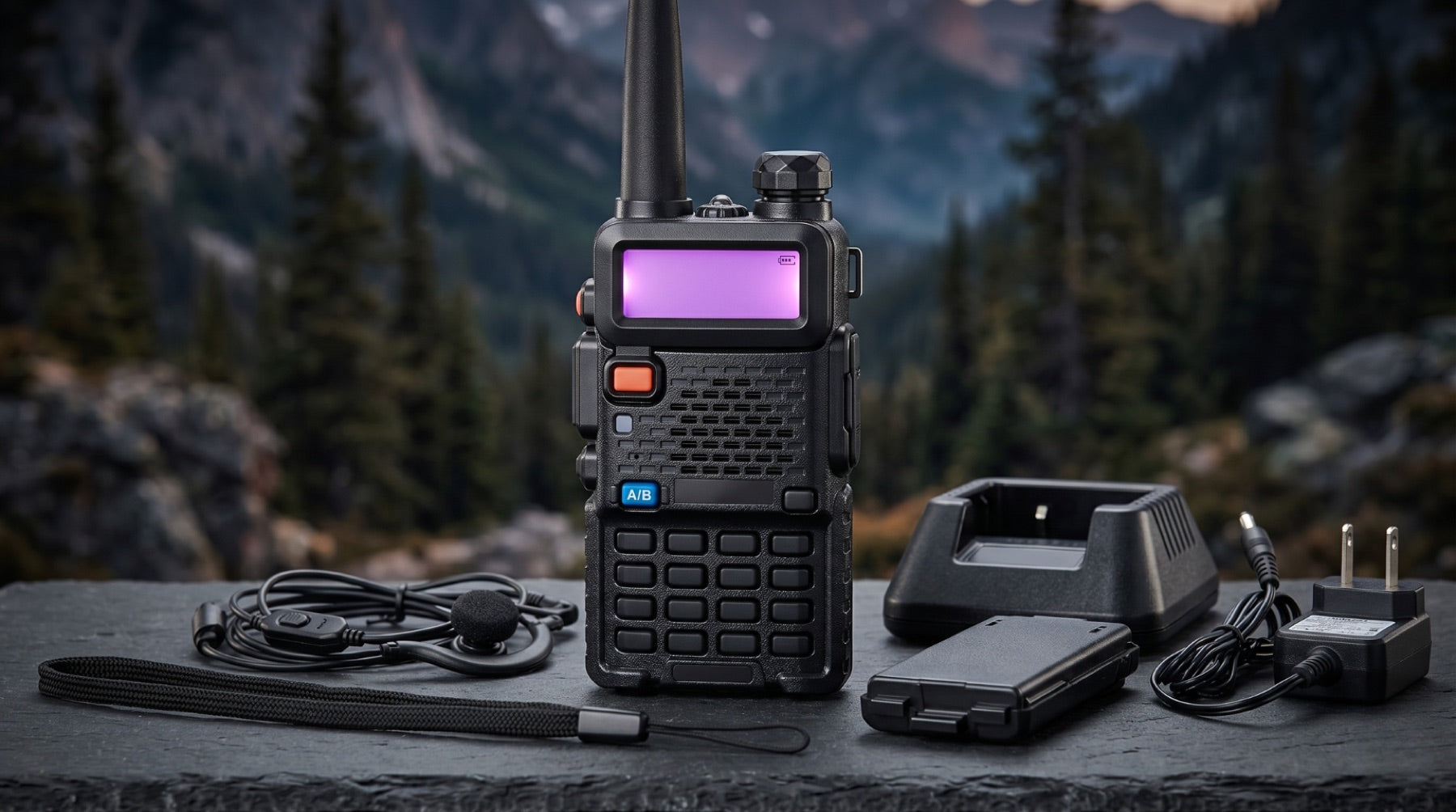

Ты распаковываешь коробку. Чёрная рация, экран, 16 кнопок, инструкция написана таким китайским английским, словно её гнали через Google Translate в 2009-м. Выглядит как военная техника, а стоила меньше трёх приличных HDMI-кабелей. Ты не ошибся - осталось только разобраться, что с ней делать.

UV-5R - это радиостанция, которая с 2012 года покорила половину мира: радиолюбителей, прэпперов и всех, кто хочет слышать, что летает в эфире вокруг. Эта инструкция - всё, что нужно в первые выходные с устройством, плюс то, о чём производитель говорит не слишком громко: как разблокировать полный диапазон частот.

Что такое UV-5R на самом деле

UV-5R - двухдиапазонная портативная радиостанция, работающая на VHF (136-174 МГц) и UHF (400-520 МГц). 128 каналов памяти, мощность передачи от 5 до 8 Вт в зависимости от варианта, питание от литиевой батареи BL-5. Baofeng задумывал её как дешёвый вход в мир любительской радиосвязи, но на деле она попала везде: к скаутам, свадебным фотографам, охране на мероприятиях, киногруппам, пентестерам и в рюкзаки людей, которые любят знать, что происходит, прежде чем это произойдёт с ними.

У нас в магазине три варианта: 5 Вт, 8 Вт и 8 Вт с портом USB-C для зарядки без отдельной зарядки. Описанная ниже работа одинакова для всех трёх - разница в основном в мощности и способе зарядки. Ссылки на конкретные варианты - в конце статьи.

Первый запуск - 5 минут и работает

Прежде чем включать радиостанцию, сделай три вещи:

• Установи батарею. Вставляешь снизу корпуса, прижимаешь до щелчка. Стандартная BL-5 - 1800 мАч, хватает на полный день среднего использования. Если планируешь длинные сеансы, подумай об увеличенной батарее 3800 мАч - она удваивает время работы ценой чуть более толстой спинки.
• Прикрути антенну. Резьба SMA-F в разъём антенны. Затягивай пальцами, не инструментом - слишком сильно разобьёшь гнездо. Никогда не передавай без антенны, выходной каскад сгорает за секунду.
• Зарядка до конца. Первая зарядка - 4-5 часов. LED на зарядке горит красным в процессе, зелёным по окончании.

Выключатель - ручка справа сверху. Крутишь вправо, рация включается, этим же движением регулируешь громкость. Слышишь шипение? Нормально, сейчас его выключим.

Кнопки и меню - что за что отвечает

Разберём по частям:

• PTT (большая чёрная, сбоку) - Push To Talk. Держишь, пока говоришь, отпускаешь, чтобы слушать.
• MONI (под PTT) - открывает шумоподавитель, даёт услышать слабые сигналы, обычно блокируемые тишиной.
• CALL (нижняя боковая) - быстрый вызов светодиодного фонарика или настроенной функции.
• VFO/MR (оранжевая) - переключает между режимом свободной частоты (VFO) и режимом каналов (MR).
• A/B - два независимых канала/частоты в одной рации. Переключает активный.
• BAND - меняет диапазон между VHF и UHF.
• MENU / EXIT / стрелки вверх-вниз / цифровая клавиатура - для программирования.

В меню 40 пунктов. Знать все не обязательно - в повседневной работе касаешься примерно десятка. Самые важные:

• 0 SQL - порог шумоподавителя (0 = слышу всё, 9 = только сильные сигналы). Начни с 3.
• 2 TXP - мощность передачи (LOW / MID / HIGH).
• 11 R-CTCS / 13 T-CTCS - тон CTCSS на приём и передачу (для репитеров и закрытых групп).
• 27 MEM-CH - сохранение текущих настроек в канал памяти.
• 28 DEL-CH - удаление канала из памяти.
• 39 RESET - сброс (VFO = только настройки, ALL = заводской).

Вход в меню: кнопка MENU, стрелки вверх/вниз выбирают пункт, MENU ещё раз для редактирования, стрелки меняют значение, MENU для сохранения, EXIT для выхода.

Программирование с клавиатуры - шаг за шагом

Простейший случай: хочешь сохранить частоту местного репитера 145.6375 МГц с тоном CTCSS 88.5 Гц на канале 5.

1. Переключись в режим VFO (оранжевая VFO/MR, пока не исчезнет номер канала и останется только частота).
2. Набери с клавиатуры: 1 4 5 6 3 7 5. На экране появится 145.6375.
3. Menu, пункт 13 (T-CTCS), MENU, стрелками выстави 88.5, MENU, EXIT.
4. Настрой сдвиг репитера: Menu, 25 (SFT-D), MENU, выбери "+" или "-" по плану диапазона, MENU. Menu, 26 (OFFSET), введи 0.6 МГц (стандарт для 2m), MENU, EXIT.
5. Menu, 27 (MEM-CH), MENU, введи номер канала, напр. 5, MENU (появится CH-005).

Переключись в режим MR (оранжевая VFO/MR) - найдёшь сохранённый канал под номером 5. Повторяешь процесс для каждого следующего. При 20+ каналах это становится утомительно, и тогда переходишь на CHIRP.

Программирование через CHIRP - сотни каналов за 10 минут

CHIRP - бесплатная open-source программа для программирования сотен моделей радиостанций, включая всё семейство Baofeng. Скачиваешь с chirpmyradio.com (выбери CHIRP-next, стабильнее старых версий).

Для подключения нужен программирующий кабель с K-разъёмом - характерный двухштырьковый Kenwood-совместимый разъём. В большинстве кабелей стоит Prolific PL2303 или CH340, оба требуют драйвер в Windows (CH340 plug-and-play с Windows 10 и выше, PL2303 бывает капризным).

1. Подключи кабель к выключенной рации и к порту USB.
2. В Диспетчере устройств посмотри номер COM-порта (например COM7).
3. Включи рацию (средняя громкость, без блокировки).
4. CHIRP, Radio, Download from radio, выбери порт, производителя (Baofeng), модель (UV-5R).
5. Индикатор 30-60 секунд и получаешь таблицу всех каналов для редактирования.

В таблице настраиваешь всё: частоту, сдвиг, тоны, мощность, имя канала (6 символов). Можно импортировать готовый CSV с репитерами SP, PMR, LPD, службами - большинство лежит в открытом доступе в сообществе радиолюбителей. После правки: Radio, Upload to radio. Рация перезапускается автоматически, через 20 секунд у тебя сто каналов на борту.

Разблокировка полного диапазона - заводской режим

UV-5R с завода имеет заблокированные некоторые диапазоны передачи согласно регуляциям рынка, на который её экспортировали. Но есть заводской режим (frequency mode без блокировок), в который заходишь аппаратно, без CHIRP:

1. Выключи рацию.
2. Нажми и удерживай три кнопки одновременно: верхнюю PTT, MONI (под PTT) и оранжевую VFO/MR.
3. Удерживая эти три, включи рацию ручкой громкости.
4. Рация запустится в режиме frequency mode - теперь можно вручную вводить любые частоты в аппаратном диапазоне.
5. Возврат в нормальный режим: выключи и включи рацию без удержания кнопок.

Правовой аспект - прочитай, прежде чем передавать. Передача на зарезервированных диапазонах и вне разрешённых для пользователей без лицензии в Польше запрещена. UV-5R аппаратно охватывает служебные диапазоны (полиция, пожарная, авиация, железная дорога), где передача без разрешения - административное, а в ряде случаев уголовное правонарушение. Любительские диапазоны (2m: 144-146 МГц, 70cm: 430-440 МГц) требуют радиолицензии от UKE. Диапазон PMR446 (446.000-446.200 МГц, максимум 0.5 Вт) доступен без лицензии.

Приём (RX) на всех диапазонах в основном легален - UV-5R как сканер не нарушает ничьих прав. Ответственность за передачу лежит на пользователе. Прежде чем нажать PTT вне PMR446, убедись, что имеешь на это право.

Самые частые проблемы и быстрые решения

• "Передаю, но меня никто не слышит" - проверь, правильно ли выставлен тон CTCSS/DCS (репитер требует именно этого), корректно ли направление сдвига (+ или -), и передаёшь ли ты действительно на той частоте, на которой собеседник слушает.
• "Слабая дальность" - стандартная антенна - компромисс. Замени на Nagoya NA-771 (39 см, классический апгрейд) или тактическую ленточную антенну для работы в поле. Разница между штатной и NA-771 обычно 2-3x по эффективной дальности.
• "Батарея садится за час" - оригинальная BL-5 - 1800 мАч. Если купил дешёвую замену, ожидай половину. Для долгой работы бери увеличенную батарею (ссылка выше в разделе "Первый запуск").
• "Странные писки, шум, эхо" - скорее всего включён приёмный тон CTCSS (R-CTCS), а собеседник его не передаёт. Отключи R-CTCS (пункт 11 в меню, OFF) и проверь снова.
• "CHIRP не видит рацию" - в 80% случаев это драйвер кабеля. Установи CH340 от WCH, проверь COM-порт в Диспетчере устройств, отключи и подключи после установки драйвера.

Аксессуары, которые реально меняют дело

Не каждый аксессуар стоит своей цены. Эти - стоят:

• Тактическая ленточная антенна - версия 108 см для максимальной дальности в поле, скручивается в рулон после использования. Не для повседневной носки, но в лесу бьёт всё остальное.
• Микрофоногромкоговоритель - вариант с двумя PTT, чтобы не вытаскивать рацию из-под куртки каждый раз, когда нужно что-то сказать. Клипсуешь на лямку рюкзака или на лацкан, говоришь в микрофон возле уха.
• Программирующий кабель - если его ещё нет, после первой сессии с CHIRP поймёшь, почему он был нужен с самого начала.

Что на самом деле даёт понимание этой техники

UV-5R - это не игрушка и не профессиональная система управления. Это что-то посередине: инструмент, который по цене среднего ужина даёт тебе доступ к миру, работающему независимо от GSM, интернета и "облака". Работает, когда падает всё остальное. Слышит местных радиолюбителей, авиацию, службы, репитеры с другого конца воеводства. Когда запрограммируешь первые двадцать каналов и услышишь, как кто-то в 30 км отсюда докладывает погоду над озером, - поймёшь, ради чего это всё.
