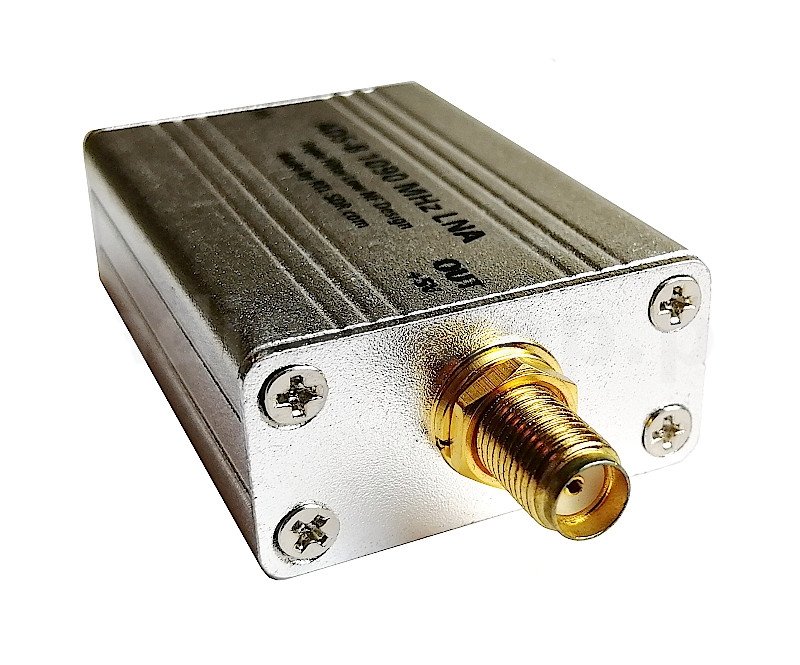

RTL-SDR ADS-B Фильтр / Предусилитель LNA

RTL-SDR Blog ADS-B: МШУ (LNA) с тройной фильтрацией, питание через Bias Tee с переходом «штекер SMA / штекер SMA».

Малошумящий усилитель (LNA) с высоким коэффициентом усиления для улучшения приема 1090 МГц ADS-B. LNA использует двухкаскадную схему на MGA-13116 с низким коэффициентом шума и три ступени фильтрации, чтобы сильные сигналы или помехи не перегружали ни усилитель, ни SDR-приёмник.

Усилитель улучшает приём ADS-B, уменьшая уровень шумов и помогая сократить потери в коаксиальном кабеле и/или в других элементах, таких как переключатели и разъемы в ВЧ тракте. Для наилучшего результата LNA следует разместить как можно ближе к антенне.

Антенну необходимо подключить к разъему SMA IN.
LNA требует питания Bias Tee 3,3–5 В (через коаксиальный кабель, подключенный к разъему SMA OUT +5V).
Доступный в нашем магазине RTL-SDR V3 имеет соответствующее питание Bias Tee, которое можно активировать с помощью программного обеспечения.

Наиболее важные характеристики:

• усиление 27 дБ
• коэффициент шума: ок. 1 дБ
• подавление вне диапазона: ок. 60 дБ
• разработан для установки как можно ближе к антенне и использования с RTL-SDR V3
• тройная фильтрация с фильтром верхних частот с малыми потерями и двумя фильтрами SAW 1090 МГц
• позволяет работать приемнику RTL-SDR V3 в сильно зашумленных средах
• требует питания 3–5 В. RTL-SDR V3 обеспечивает необходимое напряжение 4,5 В.
• потребление тока: 150 мА
• размеры: 46,5 × 32 × 15,6 мм (без разъемов SMA), с разъемами: 69,8 мм

В состав набора входит:

• 1 × малошумящий усилитель RTL-SDR Blog ADS-B с тройной фильтрацией
• переходник SMA (штекер–штекер)
