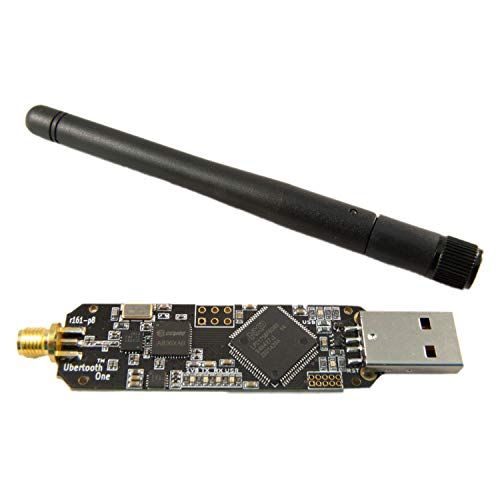

Ubertooth One - это аппаратная платформа проекта Ubertooth. Она заменяет Ubertooth Zero и в настоящее время является предпочтительной платформой.
Архитектура:
• Разъем RP-SMA RF: соединяется с испытательным оборудованием, антенной или заменительным нагрузочным устройством.
• Модуль CC2591 RF.
• Беспроводной передатчик-приемник CC2400.
• Микроконтроллер LPC175x ARM Cortex-M3 с Full-Speed USB 2.0.
• USB A разъем: подключается к компьютеру-хосту с системой Kismet или другим программным обеспечением хоста.
Функции:
• Передача и прием 2,4 ГГц.
• Передавайте и принимайте чувствительность, сопоставимую с устройством Bluetooth класса 1.
• Стандартный отладочный разъем Cortex (10-контактный 50-мил JTAG).
• Последовательный интерфейс программирования в системе (ISP).
• Расширительный разъем: предназначен для связи между Ubertooth или другими будущими применениями.
• Шесть светодиодных индикаторов.
Проект:
Размещенная схема показывает расположение светодиодов и контактов разъемов расширения:
Светодиодный проводник:
• RST: указывает, что LPC175x включен. Это должно быть всегда включено во время работы, за исключением полного сброса LPC175x (например, при переходе в режим ISP).
• 1V8: указывает, что CC2400 питается напряжением 1,8 В. Управление этим питанием зависит от встроенного программного обеспечения. Мощность 1V8 необходима для активации кварцевого генератора, который требуется для активации USB.
• USB: указывает, что USB прошел вычисление и конфигурацию.
• TX: Контроль этого светодиода зависит от встроенного программного обеспечения. Обычно это означает радиопередачу.
• RX: Контроль этого светодиода зависит от встроенного программного обеспечения. Обычно означает радиоприем.
• USR: Управление этим светодиодом зависит от встроенного программного обеспечения.
Диоды TX, RX и USR мигают в характерном узоре, когда загрузчик готов принять команды USB DFU.
Потребление энергии:
Измерения были выполнены с использованием программного обеспечения Ubertooth One с версией прошивки 2014-02-R2. Zero_Chaos выполнил эти измерения с помощью Centecha CT-USB-PW, доступного на eBay и других.
|
Команда
|
Описание
|
Потребление энергии (ампер)
|
|
|
Бездействие
|
0.09A
|
|
убертуз-дамп
|
Получить
|
0.13A
|
|
ubertooth-util -t
|
Передать
|
0.22A
|
|
ubertooth-dfu --write
|
Обновление прошивки
|
0.10A
|
Демонстрация:
Майкл Оссманн представил Проект Ubertooth: Создание лучшего Bluetooth-адаптера на ShmooCon 2011.
