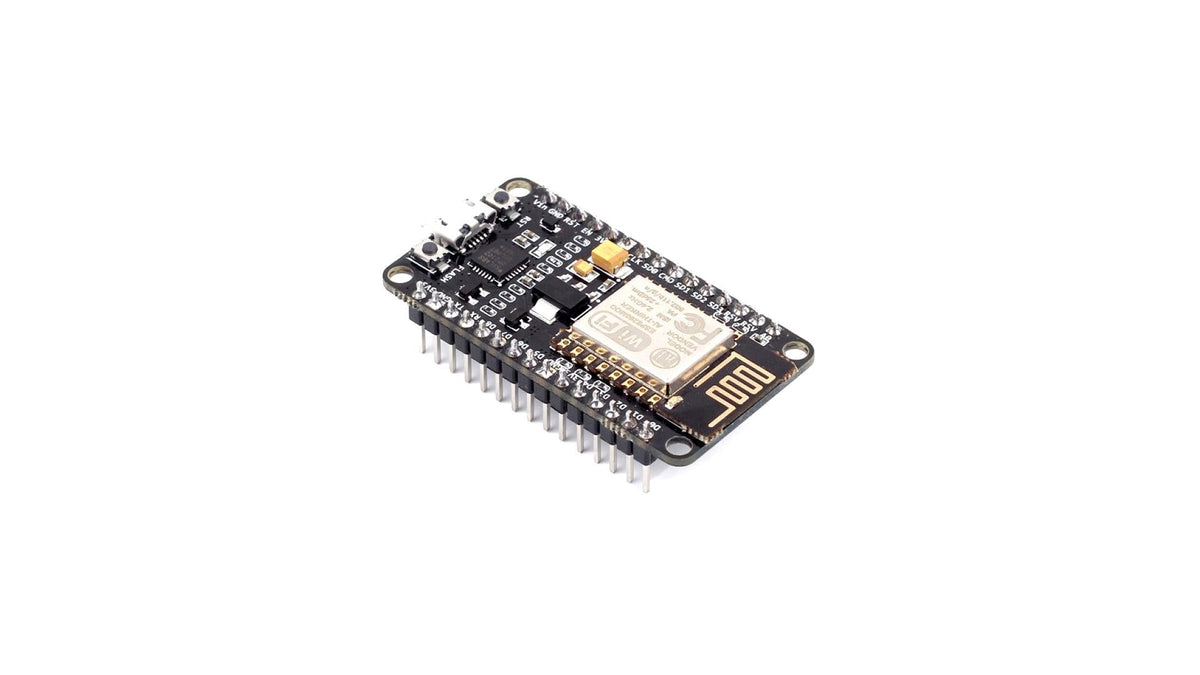

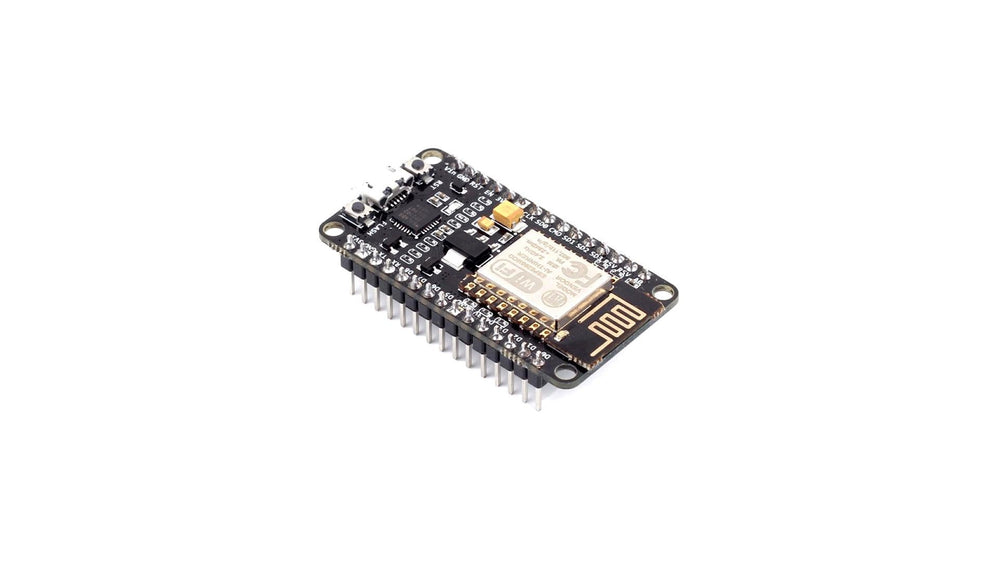

WiFi NodeMCU V2 Modul - Funkmodul basierend auf ESP8266-12E - getestet

Beliebtes Board mit integriertem WiFi (ESP8266-12E). Es bietet großes Potenzial für den Einsatz in Projekten, bei denen drahtlose Konnektivität erforderlich ist.

Das Modul wird über Micro USB programmiert. Das Board ist kompatibel mit Arduino, MicroPython und NodeMCU.

Es sind 10 GPIO-Ports vorhanden. Jeder von ihnen unterstützt PWM, I2C, SPI und 1-Wire. Ein 3,3V-Spannungsregler ist auf dem Board enthalten, so dass es über einen USB-Port mit Strom versorgt werden kann.

Geprüft:

Das Modul wird getestet, um zu verhindern, dass unsere Kunden ein fehlerhaftes Board erhalten. Ein einfaches WiFiScan-Programm ist auf der Platine vorinstalliert. Wenn Sie das USB-Kabel anschließen und die Geschwindigkeit der seriellen Schnittstelle auf 115200 einstellen, erhalten Sie eine Liste der WiFi-Netzwerke, die der NodeMCU sieht und alle paar Sekunden scannt.

Spezifikationen:

• Modul auf Basis des ESP8266-12E-Chips mit PCB-Antenne
• Wi-Fi Konnektivität im 802.11 b/g/n Standard
• Funktioniert in den Modi AP (Access Point), STA (Standalone), AP+STA
• Unterstützt TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Stromversorgung: 3,3 V (oder 5 V über USB-Anschluss)
• 80MHz RISC-Prozessor
• 10 GPIO-Anschlüsse - PWM / I2C / SPI / 1-Wire
• Maximaler Strom an I/O-Pins: 12mA
• USB-UART-Wandler - CP2102
• ADC-Wandler - 10-Bit

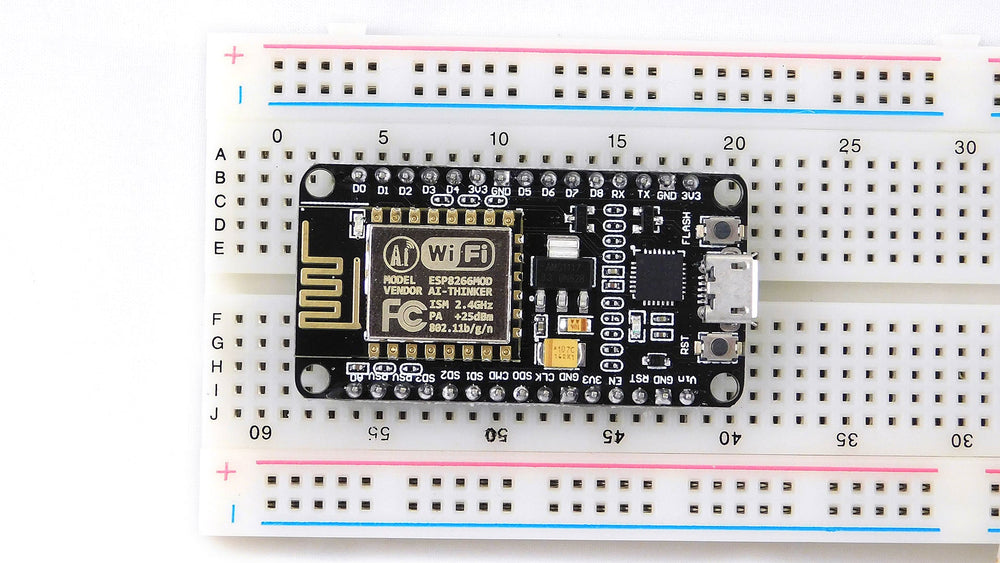

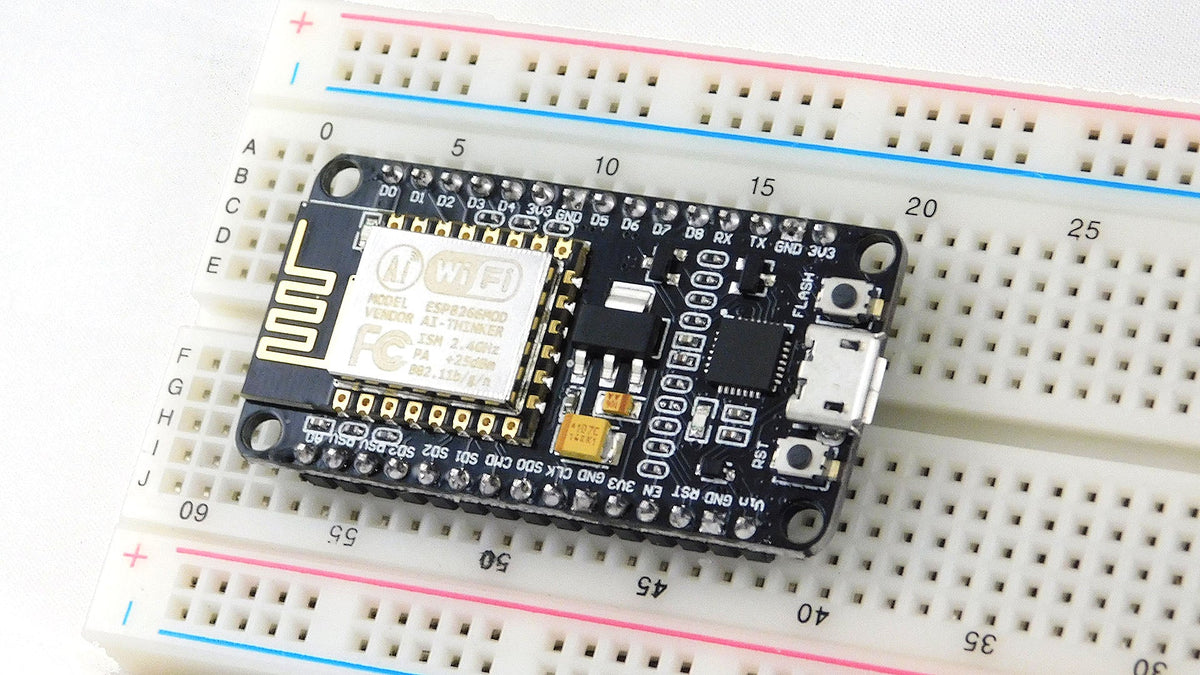

• 30 Pins im 2,54mm Raster - Passt aufKontaktplatinen
• Micro-USB-Stecker
• Abmessungen: 49 x 25mm
• Zwei Tasten: FLASH, für die Programmierung, und RST (RESET)
• Blaue LED, angeschlossen an GPIO16

Materialien

• Die auf den ESP zu ladende Firmware kann von GitHub heruntergeladen werden
• Dokumentation Lua für NodeMCU
• AT-Befehlssatz kann unternurdspace.nlgefunden werden
• Modul-WikiESP8266
• Software-UploaderESPLORER
• Forum ESP8266 Benutzer
• Offenes ProjektSUPLA - Gebäudeautomatisierung basierend auf ESP8266 und anderen Modulen
