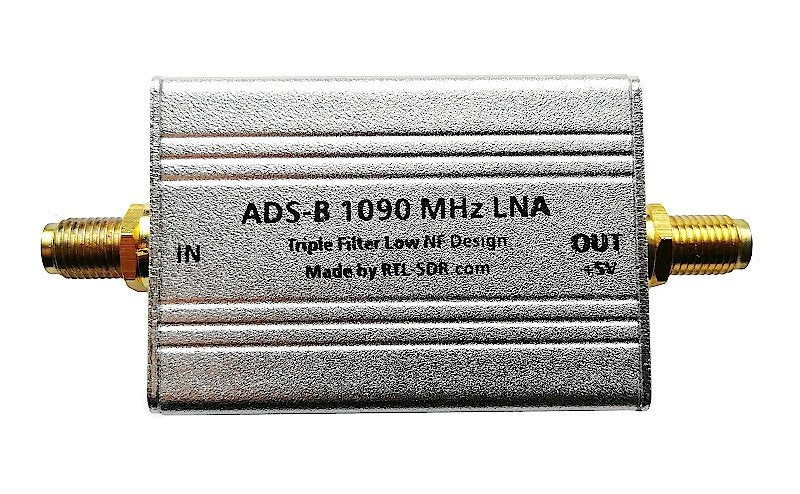

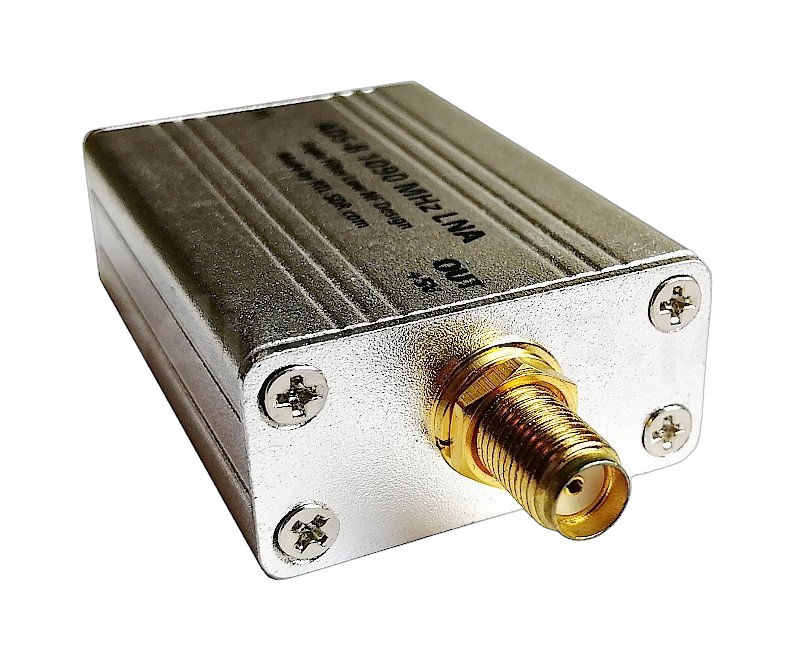

RTL-SDR ADS-B Filter / LNA Vorverstärker

RTL-SDR Blog ADS-B Dreifach gefilterter LNA (Bias Tee Powered) mit SMA-Stecker / SMA-Stecker Durchschleifung.

Ein rauscharmer Verstärker (LNA) mit hohem Wirkungsgrad zur Verbesserung des 1090 MHz ADS-B Empfangs. Der LNA verwendet den rauscharmen zweiphasigen Verstärkerschaltkreis MGA-13116 und drei Filterstufen, um sicherzustellen, dass starke Signale oder Störungen weder den Verstärker noch den SDR-Dongle übersteuern.

Der LNA kann dazu beitragen, den ADS-B-Empfang zu verbessern, indem er den Rauschpegel reduziert und hilft, Verluste im Koaxialkabel und/oder anderen Komponenten wie Schaltern und Steckern im HF-Pfad zu verringern. Um die beste Leistung des LNAs zu erzielen, muss der LNA so nah wie möglich an der Antenne platziert werden.

Die Antenne sollte an die SMA IN-Buchse angeschlossen werden. Der LNA benötigt eine 3,3 - 5V BIAS-Spannungsversorgung (über ein an die SMA OUT +5V-Buchse angeschlossenes Koaxialkabel).
Das in unserem Shop erhältliche RTL-SDR V3 verfügt über eine geeignete BIAS-Spannungsversorgung, die per Software aktiviert werden kann.

Wesentliche Merkmale:

• 27 dB Verstärkung
• unerwünschtes Rauschen: ca. 1 dB
• dämpfung außerhalb des Bandes: ca. 60 dB
• konzipiert für den Einbau möglichst nahe an der Antenne und den Einsatz mit RTL-SDR V3
• dreifache Filterung mit verlustarmem Hochpassfilter und zwei 1090 MHz SAW-Filtern
• ermöglicht den Betrieb des RTL-SDR V3 Empfängers in stark gestörten Umgebungen
• benötigt eine 3-5V Stromversorgung. Er funktioniert mit dem RTL-SDR V3, der eine geeignete 4,5-V-Stromversorgung bereitstellt.
• stromverbrauch: 150 mA
• abmessungen: 46,5 x 32 x 15,6 mm (ohne SMA-Buchsen), mit Buchsen: 69,8 mm

Der Bausatz enthält:

• 1 Stk. ADSB RTL-SDR Blog ADS-B Dreifach gefilterter LNA
• sMA-Stecker / SMA-Buchse-Adapter
