Standardowa płytka uConsole ogranicza Cię do microSD i USB 2.0? Upgrade Kit Adapter Board to zamiennik oryginalnej płytki, który odblokowuje pełny potencjał Twojego uConsole - dodaje złącze PCIe dla dysku NVMe SSD, USB 3.0, port do kamery CSI, złącze wentylatora i sygnały Ethernet.
To fundament rozbudowy uConsole. Bez tego adapter boarda nie podłączysz dysku NVMe ani nie uzyskasz Ethernet 1 Gbps z płytki AIO V2. Jeden moduł - skok z zabawki do poważnego narzędzia.
Co zyskujesz po wymianie płytki
-

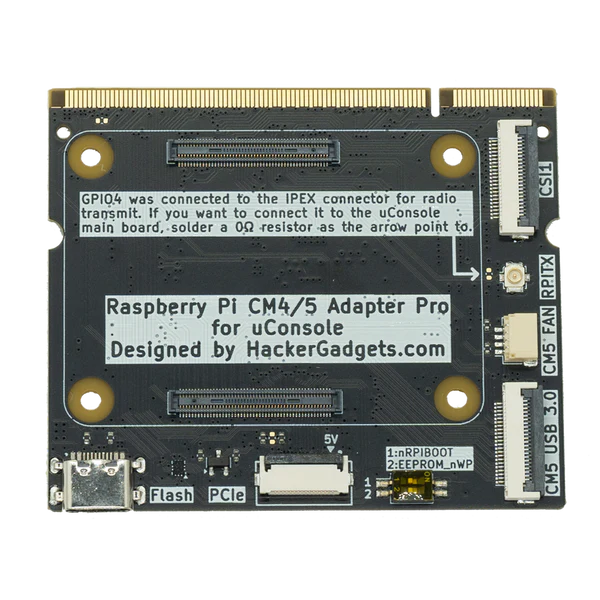

Złącze PCIe - wyprowadza sygnały PCIe z modułu CM4/CM5, umożliwiając podłączenie płytki NVMe Battery Board z dyskiem SSD. Koniec z wolną kartą microSD - realna różnica w prędkości pracy.
-
USB 3.0 - złącze dla modułu CM5, umożliwiające podłączenie płytki z Ethernet RJ45 1 Gbps i portem USB 3.0.
-
Port USB-C do flashowania - umożliwia flashowanie modułu obliczeniowego w wersji z pamięcią eMMC bezpośrednio przez USB-C.
-
Złącze wentylatora PWM - kompatybilne z wentylatorami do Raspberry Pi 5 i CM5. Przy CM4 wentylator pracuje ze stałą prędkością.
-
Złącze CSI2 (kamera) - identyczny pinout jak port CSI na Raspberry Pi 5. Podłącz moduł kamery bezpośrednio do uConsole.
-
Złącze RPITX - podłączone do GPIO4, używane przez projekt RPITX do nadawania sygnałów radiowych (funkcja eksperymentalna).
-

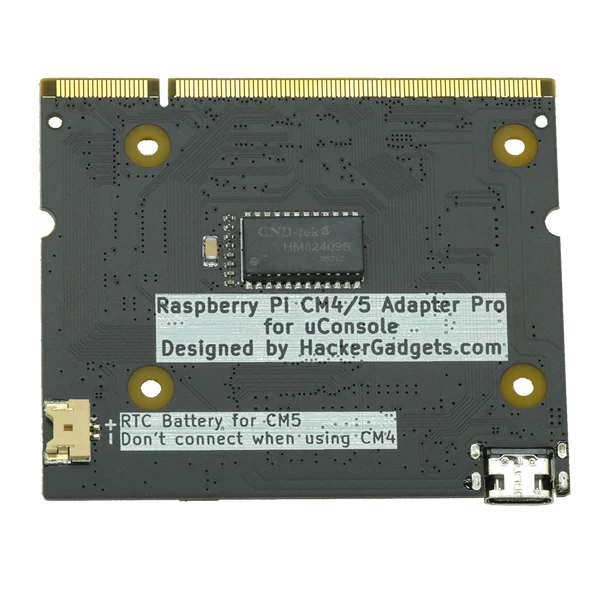

Złącze baterii RTC - zasilanie zegara czasu rzeczywistego w CM5. Nie podłączaj przy CM4.
-
Sygnały Ethernet - sygnały Ethernet z CM4/CM5 wyprowadzone na piny wcześniej używane przez CSI w porcie rozszerzeń.
Kompatybilność
-
CM4 (Compute Module 4) - PCIe, USB-C flash, wentylator (stała prędkość), RPITX, CSI2
-
CM5 (Compute Module 5) - wszystkie funkcje CM4 + USB 3.0, wentylator PWM, złącze baterii RTC
Co jeszcze potrzebujesz do pełnej rozbudowy?
Adapter Board to pierwszy krok. Aby w pełni wykorzystać jego możliwości, rozważ dokupienie:
-
NVMe Battery Board - płytka z gniazdem na dysk NVMe SSD i dedykowanym zasilaniem z baterii 18650. Podłączasz ją do złącza PCIe na Adapter Board.
-
AIO V2 (All-In-One Board) - płytka rozszerzeń z RTL-SDR, LoRa/Meshtastic, GPS, RTC, USB Hub i Ethernet RJ45 1 Gbps. Ethernet wymaga tego Adapter Boarda.
Ważna informacja
Karta Wi-Fi AC1200 nie jest dołączona do zestawu - dostępna osobno. Moduł CM4/CM5 i baterie nie są częścią zestawu.
uConsole Upgrade Kit od Sapsan - dostępny od ręki z szybką dostawą z Polski.
