AIO V2 - Płytka rozszerzeń do uConsole

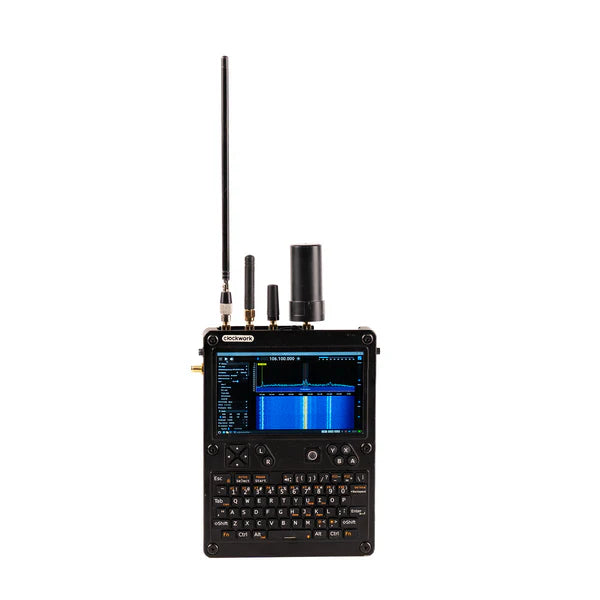

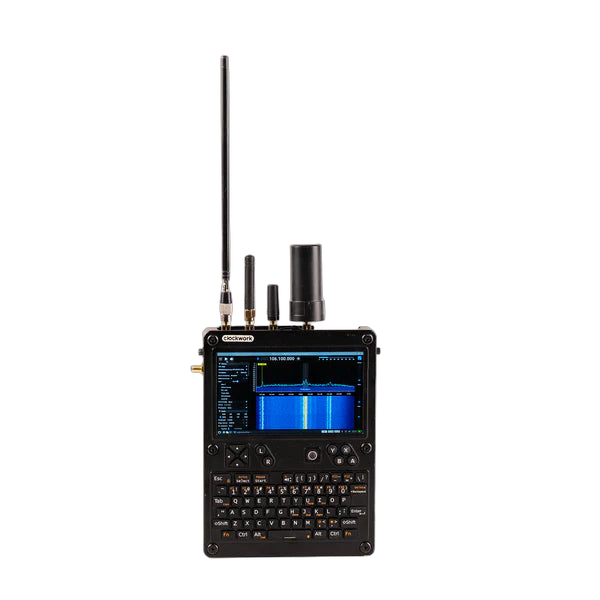

Chcesz zamienić swój uConsole w prawdziwe mobilne centrum dowodzenia? AIO V2 (All-In-One) to płytka rozszerzająca, która w jednym module dodaje do uConsole siedem kluczowych funkcji: odbiornik SDR, moduł LoRa/Meshtastic, GPS, zegar czasu rzeczywistego (RTC), hub USB 3.0, port Ethernet 1 Gbps oraz wewnętrzny port USB-C.

Zamiast kupować osobno RTL-SDR, moduł GPS i adapter Ethernet - wszystko mieści się w jednej płytce wewnątrz obudowy uConsole. Zero kabli na zewnątrz. Pełna integracja.

Co zawiera zestaw który oferujemy:
W Sklepie Sapsan sprzedajemy wersję z zestawem do montażu anten i kompletem anten - gotową do działania od razu po instalacji, bez dokupowania akcesoriów.

Co zyskujesz po instalacji AIO V2

• RTL-SDR (100 kHz - 1,74 GHz) - pełnoprawny odbiornik radiowy do analizy widma, dekodowania sygnałów, ADS-B (śledzenie samolotów), nasłuchu pasma krótkofalowego. Wyposażony w oscylator TCXO (minimalne dryfy temperaturowe) i 5V bias tee do zasilania aktywnych anten i LNA.
• LoRa / Meshtastic (SX1262, 860-960 MHz, 22 dBm) - długodystansowa, niskoenergetyczna komunikacja. Idealne do siatki mesh bez internetu, czujników IoT, komunikacji off-grid.
• GPS (GPS/BDS/GNSS) - precyzyjne pozycjonowanie z obsługą aktywnych i pasywnych anten GPS. Przydatne przy mapowaniu, dronach, śledzeniu tras.
• RTC (PCF85063A + bateria CR1220) - uConsole nie ma wbudowanego zegara czasu rzeczywistego. AIO V2 to naprawia - czas jest zachowany nawet po wyłączeniu zasilania. Kluczowe przy logowaniu danych i skryptach zależnych od czasu.
• USB Hub + USB 3.0 - zewnętrzny port USB-C na boku obudowy oraz wewnętrzny port USB-C i header pinowy. Przy użyciu z CM5 prędkość do USB 3.0.
• RJ45 Ethernet 1 Gbps - kablowy internet w uConsole. Wymaga tej płytki adaptera: LINK.

Szybki start - od instalacji do działania

W AIO V2 moduły SDR, GPS i LoRa są domyślnie wyłączone - to celowe działanie oszczędzające baterię. Aktywujesz je jedną komendą po zalogowaniu do systemu:

sudo apt install hackergadgets-uconsole-aio-board

Po reboocie wszystkie moduły są aktywne. Poniżej skrócony quickstart dla każdego modułu:

RTL-SDR (nasłuch radiowy)

• Podłącz antenę do złącza IPEX oznaczonego "SDR" na płytce
• Zainstaluj SDR++: sudo apt install sdrpp
• Uruchom: sdrpp - wybierz RTL-SDR jako źródło, ustaw częstotliwość i kliknij Play
• Test: nastaw na lokalną stację FM (WFM), powinieneś usłyszeć radio

GPS

• Podłącz antenę do złącza IPEX oznaczonego "GPS"
• Dodaj do /boot/firmware/config.txt: enable_uart=1 (CM4) lub dtparam=uart0 (CM5)
• Sprawdź dane GPS: sudo minicom -D /dev/ttyS0 -b 9600
• Wyjdź na zewnątrz - GPS potrzebuje widoku nieba do złapania sygnału

LoRa / Meshtastic

• Podłącz antenę 915 MHz do złącza IPEX oznaczonego "LoRa"
• Zainstaluj Meshtasticd: sudo apt install meshtasticd
• Skonfiguruj moduł w /etc/meshtasticd/config.yaml - chip: sx1262
• Meshtastic tworzy sieć mesh bez internetu - zasięg do kilku km między węzłami

RTC (zegar czasu rzeczywistego)

• Brak dodatkowej konfiguracji po instalacji pakietu - działa automatycznie
• Sprawdź: sudo hwclock -r - powinna pokazać aktualny czas
• Czas jest zachowany po wyłączeniu zasilania dzięki baterii CR1220

Ważna informacja instalacyjna

Po instalacji AIO V2 upewnij się, że taśma ribbon cable jest podłączona zgodnie z instrukcją. Nieprawidłowe podłączenie i jednoczesne ładowanie może uszkodzić płytę główną uConsole.

uConsole AIO V2 od Sapsan - dostępny od ręki z szybką dostawą z Polski.
