Baofeng UV-5R - instrukcja obsługi i jak odblokować pełne pasmo

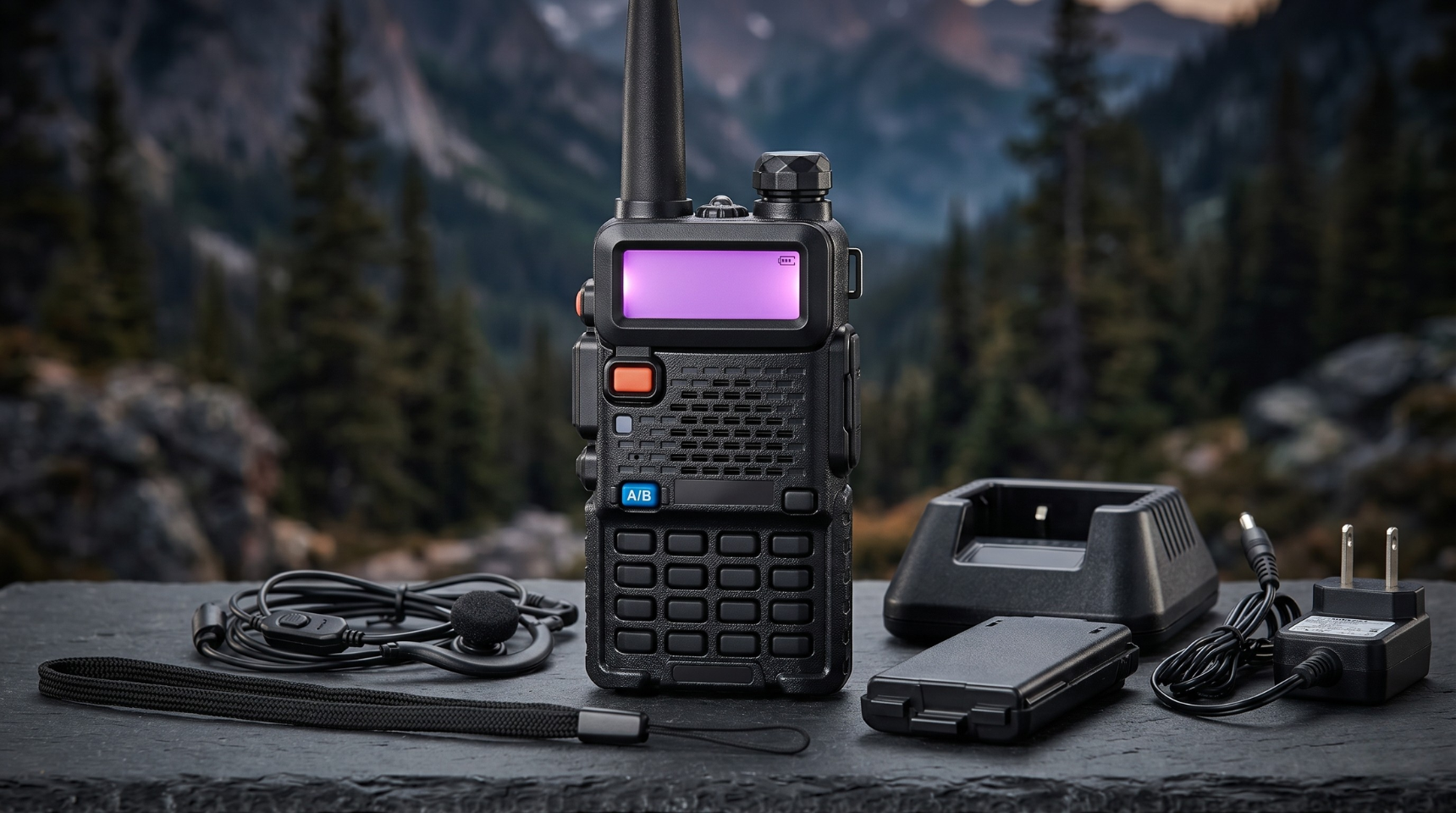

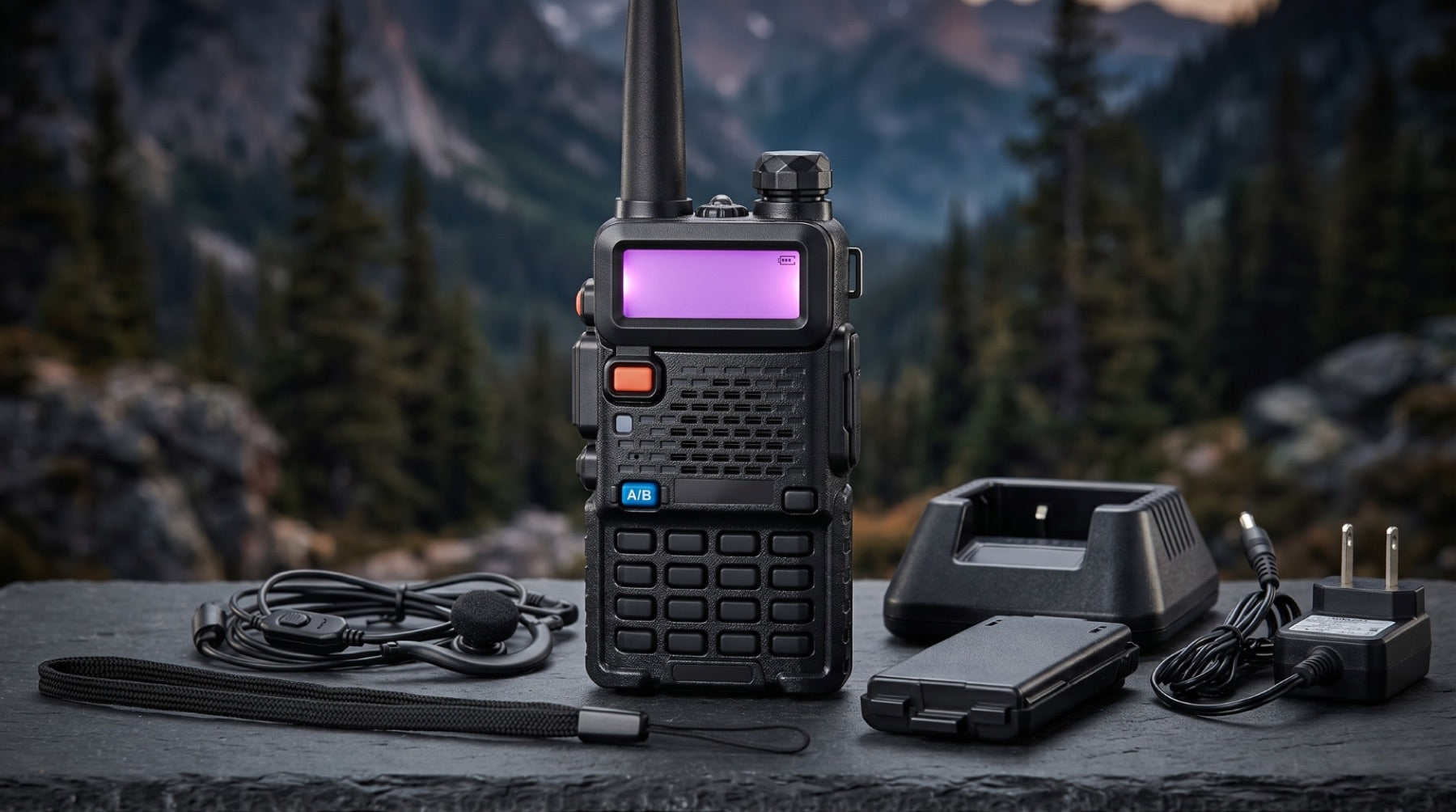

Rozpakowujesz pudełko. Czarne radio, ekran, 16 przycisków, instrukcja pisana chińskim angielskim, który brzmi jakby ktoś tłumaczył przez Google w 2009. Wygląda jak wojskowy sprzęt i kosztowało mniej niż zestaw trzech porządnych kabli HDMI. Dobrze trafiłeś - tylko trzeba wiedzieć, co z tym zrobić.

UV-5R to radio, które od 2012 roku rozkochało w sobie pół świata krótkofalowców, prepperów i ludzi, którzy chcą zobaczyć, co lata w eterze wokół nich. Ta instrukcja to wszystko, czego potrzebujesz w pierwszy weekend z urządzeniem, plus coś, o czym producent raczej nie mówi głośno: jak odblokować pełen zakres częstotliwości.

Czym właściwie jest UV-5R

UV-5R to dwupasmowy radiotelefon ręczny pracujący w pasmach VHF (136-174 MHz) i UHF (400-520 MHz). 128 kanałów pamięci, moc nadawania od 5 do 8 W w zależności od wariantu, zasilanie z baterii litowej BL-5. Baofeng zaprojektował go jako tanie wejście do świata radia amatorskiego, ale tak naprawdę trafił wszędzie: do harcerzy, fotografów ślubnych, ochrony imprez, ekip filmowych, pentesterów i w plecaki ludzi, którzy lubią wiedzieć, co się dzieje, zanim dzieje się im.

W sklepie mamy trzy warianty: 5 W, 8 W oraz 8 W z portem USB-C do ładowania bez osobnej ładowarki. Dalej w tekście opisuję obsługę, która jest identyczna we wszystkich trzech, różnica to głównie moc i sposób ładowania. Linki do konkretnych wariantów na końcu artykułu.

Pierwsze uruchomienie - 5 minut i działa

Zanim w ogóle włączysz radio, zrób trzy rzeczy:

• Zamontuj baterię. Wsuwasz od dołu obudowy, docisk do kliknięcia. Bateria standardowa BL-5 ma 1800 mAh, wytrzymuje pół dnia średniego użycia. Jeśli planujesz dłuższe sesje, rozważ powiększoną baterię 3800 mAh, która podwaja czas pracy kosztem odrobiny grubszego tyłu.
• Przykręć antenę. Gwint SMA-F do złącza anteny. Dokręć palcami, nie kluczem, bo zbyt mocno rozwalisz gniazdo. Nigdy nie nadawaj bez anteny, końcówka nadawcza potrafi się spalić w sekundę.
• Naładuj do pełna. Pierwsze ładowanie 4-5 godzin. LED na ładowarce świeci czerwono w trakcie, zielono po zakończeniu.

Włącznik to pokrętło po prawej stronie na górze. Kręcisz w prawo, radio się włącza, w tym samym ruchu regulujesz głośność. Słyszysz szum? To normalne, za chwilę go wyłączymy.

Przyciski i menu - co robi co

Rozłóżmy to na części:

• PTT (duży czarny, z boku) - Push To Talk. Trzymasz podczas mówienia, puszczasz żeby słuchać.
• MONI (pod PTT) - otwiera squelch, pozwala usłyszeć słabe sygnały normalnie blokowane przez ciszę.
• CALL (dolny boczny) - szybkie wywołanie latarki LED albo skonfigurowanej funkcji.
• VFO/MR (pomarańczowy) - przełącza między trybem wolnej częstotliwości (VFO) a trybem kanałów (MR).
• A/B - dwa niezależne kanały/częstotliwości w jednym radiu. Przełącza, który jest aktywny.
• BAND - zmienia pasmo między VHF a UHF.
• MENU / EXIT / strzałki góra-dół / klawiatura numeryczna - do programowania.

Menu ma 40 pozycji. Nie musisz znać wszystkich, w codziennym użyciu korzystasz z może dziesięciu. Najważniejsze:

• 0 SQL - próg squelch (0 = wszystko słyszę, 9 = tylko silne sygnały). Zacznij od 3.
• 2 TXP - moc nadawania (LOW / MID / HIGH).
• 11 R-CTCS / 13 T-CTCS - ton CTCSS na odbiorze i nadawaniu (do repeaterów i grup zamkniętych).
• 27 MEM-CH - zapis aktualnych ustawień do kanału w pamięci.
• 28 DEL-CH - kasowanie kanału z pamięci.
• 39 RESET - reset radia (VFO = tylko ustawienia, ALL = fabryka).

Wejście do menu: przycisk MENU, strzałki góra/dół wybierają pozycję, MENU jeszcze raz żeby edytować, strzałki zmieniają wartość, MENU żeby zapisać, EXIT żeby wyjść.

Programowanie z klawiatury - krok po kroku

Najprostszy przypadek: chcesz zapisać częstotliwość lokalnego repeatera 145.6375 MHz z tonem CTCSS 88.5 Hz na kanale 5.

1. Przełącz w tryb VFO (pomarańczowy VFO/MR, aż zniknie numer kanału, zostaje sama częstotliwość).
2. Wpisz z klawiatury: 1 4 5 6 3 7 5. Na ekranie pojawi się 145.6375.
3. Menu, pozycja 13 (T-CTCS), MENU, strzałkami ustaw 88.5, MENU, EXIT.
4. Ustaw offset repeatera: Menu, 25 (SFT-D), MENU, wybierz "+" lub "-" zgodnie z planem pasma, MENU. Menu, 26 (OFFSET), wpisz 0.6 MHz (standard na 2m), MENU, EXIT.
5. Menu, 27 (MEM-CH), MENU, wpisz numer kanału np. 5, MENU (pojawi się CH-005).

Przełącz na tryb MR (pomarańczowy VFO/MR), znajdziesz zapisany kanał pod numerem 5. Powtarzasz proces dla każdego kolejnego kanału. Dla 20+ kanałów ta metoda staje się męcząca, wtedy przechodzisz na CHIRP.

Programowanie przez CHIRP - setki kanałów w 10 minut

CHIRP to darmowy, open-source'owy program do programowania setek modeli radiotelefonów, w tym całej rodziny Baofeng. Pobierasz ze strony chirpmyradio.com (wybierz CHIRP-next, stabilniejszy niż starsze wersje).

Do połączenia potrzebujesz kabla programującego z wtykiem K, charakterystyczny dwupinowy wtyk Kenwood-compatible. Większość kabli ma układ Prolific PL2303 albo CH340, oba wymagają sterownika w Windows (CH340 działa plug-and-play od Windows 10 wzwyż, PL2303 bywa kapryśne).

1. Podłącz kabel do wyłączonego radia i do portu USB.
2. W Menedżerze urządzeń sprawdź numer portu COM (np. COM7).
3. Włącz radio (głośność średnia, bez blokady).
4. CHIRP, Radio, Download from radio, wybierz port, producent (Baofeng), model (UV-5R).
5. Pasek postępu 30-60 sekund i masz arkusz wszystkich kanałów do edycji.

W arkuszu ustawiasz wszystko: częstotliwość, offset, tony, moc, nazwę kanału (6 znaków). Możesz zaimportować gotowy plik CSV z repeaterów SP, PMR, LPD, służb ratowniczych, większość jest publicznie dostępna w sieci krótkofalowców. Po edycji: Radio, Upload to radio. Radio resetuje się automatycznie, po 20 sekundach masz wgrane sto kanałów.

Odblokowanie pełnego zakresu - tryb fabryczny

UV-5R fabrycznie ma zablokowane niektóre zakresy nadawania zgodnie z regulacjami rynku, na który było eksportowane. Jest jednak tryb fabryczny (frequency mode bez blokad), do którego wchodzisz sprzętowo, bez CHIRP:

1. Wyłącz radio.
2. Przytrzymaj jednocześnie trzy przyciski: górny PTT, MONI (pod PTT), oraz pomarańczowy VFO/MR.
3. Trzymając te trzy przyciski, włącz radio pokrętłem głośności.
4. Radio uruchomi się w trybie frequency mode, możesz teraz ręcznie wpisywać dowolne częstotliwości w zakresie sprzętowym radia.
5. Powrót do normalnego trybu: wyłącz i włącz radio bez trzymania przycisków.

Aspekt prawny, przeczytaj zanim nadasz. Nadawanie na pasmach zastrzeżonych oraz poza zakresami dozwolonymi dla użytkowników bez licencji jest w Polsce zabronione. UV-5R sprzętowo obejmuje pasma służbowe (policja, straż, lotnictwo, kolej), na których nadawanie bez uprawnień to wykroczenie, a w niektórych przypadkach przestępstwo. Pasma amatorskie (2m: 144-146 MHz, 70cm: 430-440 MHz) wymagają pozwolenia radiowego UKE. Pasmo PMR446 (446.000-446.200 MHz, moc max 0.5 W) jest dostępne bez licencji.

Odbiór (RX) na wszystkich pasmach jest zasadniczo legalny, UV-5R jako skaner nie narusza niczyich praw. Odpowiedzialność za nadawanie spoczywa na użytkowniku. Zanim wciśniesz PTT poza PMR446, upewnij się że masz do tego prawo.

Najczęstsze problemy i szybkie fixy

• "Nadaję, ale nikt mnie nie słyszy" - sprawdź czy masz ustawiony właściwy ton CTCSS/DCS (repeater tego wymaga), czy offset jest poprawny (+ lub -), i czy na pewno nadajesz na tej samej częstotliwości, na której druga strona odbiera.
• "Słaby zasięg" - stock antena to kompromis. Wymień ją na Nagoya NA-771 (39 cm, klasyka zamienników) albo antenę taktyczną taśmową dla pracy w terenie. Różnica między anteną stock a NA-771 to zwykle 2-3x większy efektywny zasięg.
• "Bateria pada po godzinie" - oryginalna BL-5 trzyma 1800 mAh. Jeśli kupiłeś tanie zamienniki, spodziewaj się połowy tego. Dla długiej pracy bierz baterię powiększoną (link wyżej w sekcji "Pierwsze uruchomienie").
• "Dziwne piski, szum, echo" - prawdopodobnie masz ustawiony ton CTCSS odbiorczy (R-CTCS) bez tonu nadawanego przez drugą stronę. Zeruj R-CTCS (pozycja 11 w menu, OFF) i sprawdź ponownie.
• "CHIRP nie widzi radia" - w 80% to sterownik kabla. Zainstaluj CH340 od WCH, sprawdź port COM w Menedżerze urządzeń, odepnij i podłącz ponownie po włożeniu sterownika.

Akcesoria, które rzeczywiście coś zmieniają

Nie każde akcesorium jest warte swojej ceny. Te są:

• Antena taktyczna taśmowa - wersja 108 cm dla maksymalnego zasięgu w terenie, zwija się w rolkę po użyciu. Nie sprawdzi się jako codzienne noszenie, ale dla pracy w lesie bije wszystko inne.
• Mikrofonogłośnik - wariant z podwójnym PTT, żeby nie ściągać radia spod kurtki za każdym razem, gdy chcesz coś powiedzieć. Klipsujesz na plecak albo pod klapę, mówisz do mikrofonu przy uchu.
• Kabel programujący - jeśli jeszcze go nie masz, to po pierwszej sesji z CHIRP zrozumiesz, dlaczego był potrzebny od razu.

Czego zrozumienie tego sprzętu naprawdę daje

UV-5R to nie zabawka i nie profesjonalny system dowodzenia. To coś pomiędzy: narzędzie, które za cenę średniej kolacji daje ci dostęp do świata działającego niezależnie od GSM, internetu i "chmury". Działa, kiedy wszystko inne padnie. Słyszy lokalnych krótkofalowców, lotnictwo, służby, repeatery z drugiego końca województwa. Kiedy zaprogramujesz pierwsze dwadzieścia kanałów i usłyszysz, jak ktoś 30 km dalej zgłasza pogodę nad jeziorem, zrozumiesz, po co to wszystko.

Do wyboru masz trzy warianty:

• Baofeng UV-5R 5W - klasyk, punkt wejścia do tematu, wystarczy w 90% zastosowań.
• Baofeng UV-5R 8W - ta sama obsługa, większa moc nadawania, większy efektywny zasięg.
• Baofeng UV-5R 8W USB-C - ładujesz tym samym kablem co telefon, bez ciągnięcia oddzielnej ładowarki w plecaku.

Jakiekolwiek pytania, napisz. Wiemy jak to działa, bo sami używamy.
