Evil Crow RF V2 - Zaawansowane Narzędzie do Testów Cyberbezpieczeństwa

Evil Crow RF V2 to płytka do pracy z komunikacją radiową sub-GHz i 2,4 GHz: dwa transceivery CC1101, moduł nRF24L01 i ESP32 z panelem webowym przez WiFi. Odbierasz, zapisujesz i odtwarzasz sygnały własnych pilotów, czujników i urządzeń IoT na stanowisku testowym, bez komputera z SDR.

Dwa CC1101 i nRF24L01 w jednej płytce

Układy CC1101 pracują w pasmach 300-348, 387-464 i 779-928 MHz, czyli tam, gdzie nadają piloty bram, czujniki alarmowe, stacje pogodowe i tanie moduły 433/868 MHz. Każdy z dwóch modułów konfigurujesz osobno, więc jeden może nasłuchiwać, a drugi nadawać na innej częstotliwości w tym samym czasie. nRF24L01 dodaje pasmo 2,4 GHz do analizy komunikacji prostych urządzeń bezprzewodowych.

Panel webowy Evil Crow RF V2

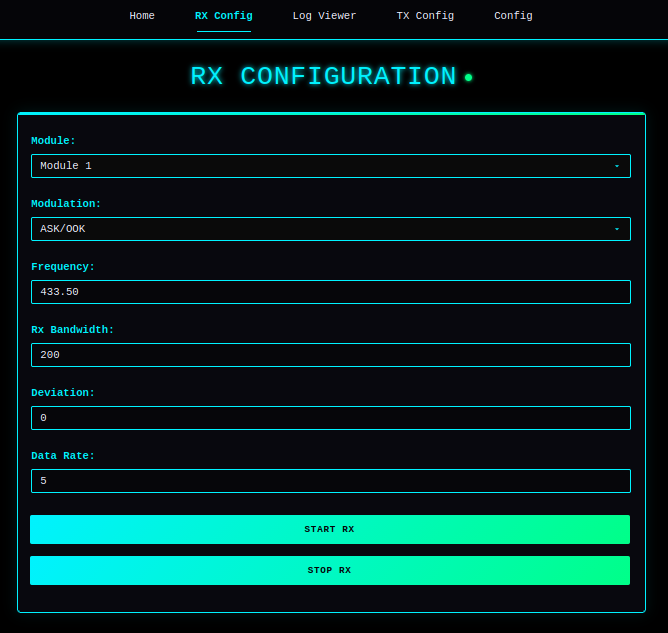

Oficjalny firmware uruchamia na ESP32 panel w przeglądarce. W zakładce RX Config ustawiasz moduł, modulację (np. ASK/OOK), częstotliwość, szerokość pasma, dewiację i data rate, a odebrane dane trafiają do Log Viewera w postaci surowej i poprawionej. Zakładka TX Config wysyła zapisane dane RAW z wybranego modułu, Config zmienia sieć WiFi, a strona główna pokazuje wersję firmware, adres IP, temperaturę CPU i stan karty microSD.

Firmware z oficjalnego repozytorium

Płytka ma wgrany podstawowy firmware projektu. Kod źródłowy, instrukcja kompilacji w Arduino IDE i pliki panelu na kartę microSD są w repozytorium Evil Crow RF V2, które rozwija autor projektu, Joel Serna. Tam też znajdziesz link do Discorda z pomocą techniczną.

Zasilanie, karta microSD i obudowa

Wtyk USB-A zasila płytkę z portu komputera lub powerbanku. Panel webowy wymaga karty microSD (zalecana do 32 GB, kupowana osobno) z plikami HTML z repozytorium. Dwa złącza SMA przyjmują anteny na wybrane pasmo. Do pracy w terenie dobierz obudowę Evil Crow RF V2 z miejscem na akumulator.

Do czego używać Evil Crow RF V2

Do sprawdzania własnych urządzeń radiowych: czy pilot da się nagrać i odtworzyć, czy czujnik używa kodu kroczącego, co i jak często nadaje stacja pogodowa. Nadawaj wyłącznie w kierunku własnych urządzeń, na stanowisku testowym i zgodnie z przepisami o użytkowaniu pasm radiowych w Twoim kraju.
