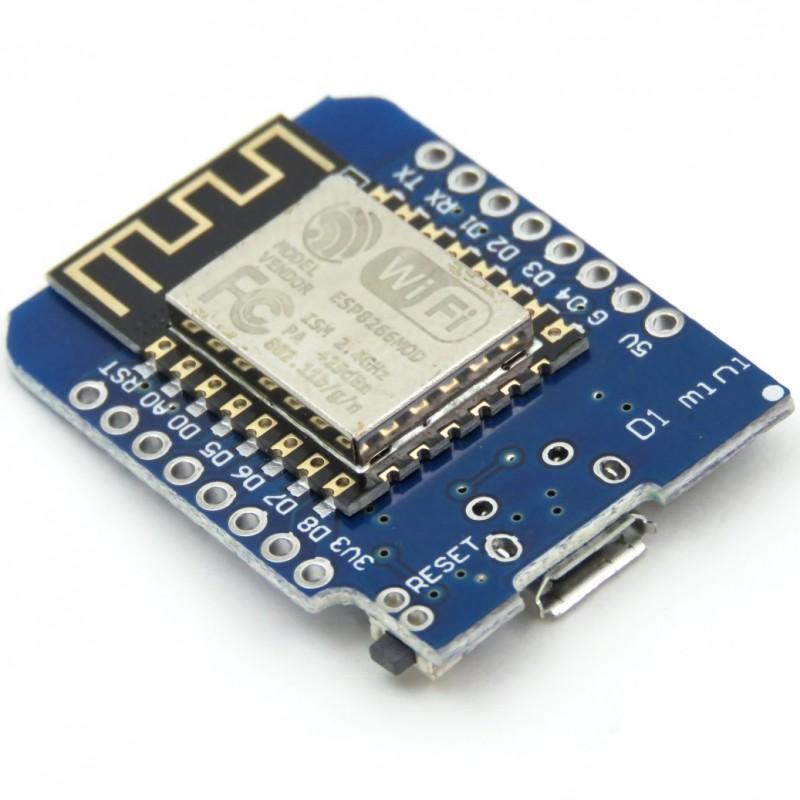

Moduł WiFi Wemos D1 mini V2 ESP8266-12F

Wemos D1 mini V2 to mała płytka z ESP8266-12F i WiFi 2,4 GHz do projektów IoT. Możesz zbudować na niej czujnik wysyłający pomiary do sieci, sterownik lub prosty interfejs webowy. Programowanie przez Micro USB i wbudowany konwerter CH340 ułatwiają rozpoczęcie pracy bez osobnego programatora.

Programowanie i łączność

Płytka współpracuje ze środowiskiem Arduino oraz odpowiednim firmware MicroPython i NodeMCU. W trybie Station (STA) łączy się z istniejącą siecią WiFi; tryb Access Point (AP) pozwala utworzyć własną sieć. Dostępny jest też tryb AP+STA. Antena jest częścią płytki.

Parametry do projektu

• ESP8266-12F, zegar 80 MHz lub 160 MHz.
• 4 MB pamięci Flash; WiFi 802.11 b/g/n w paśmie 2,4 GHz.

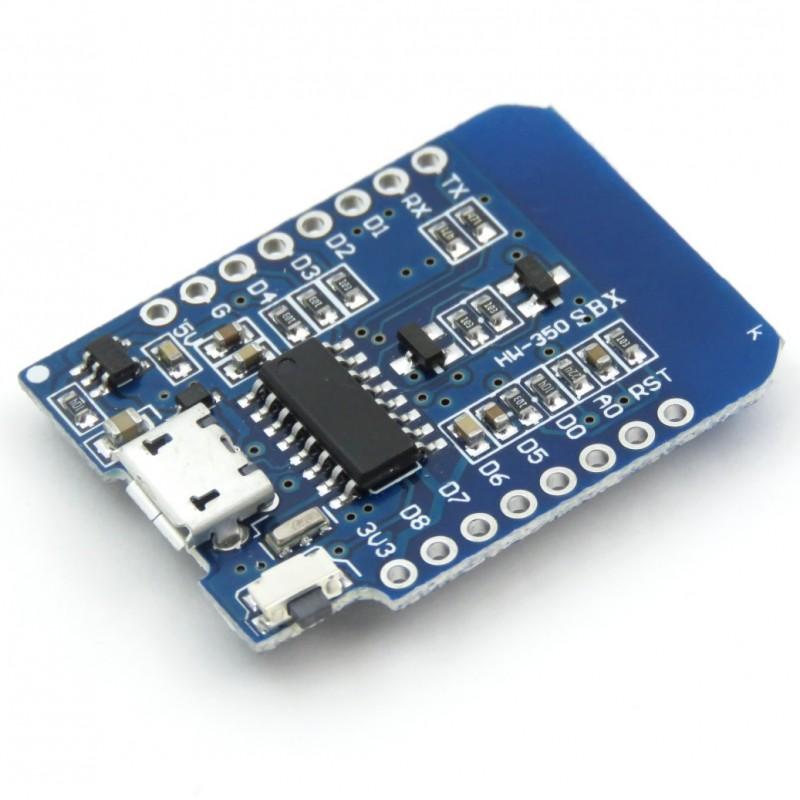

• Micro USB, konwerter USB-UART CH340, przycisk Reset.
• GPIO do pracy m.in. z I²C, SPI i PWM; wejście analogowe.
• Poziomy logiczne 3,3 V; zasilanie 5 V przez USB.
• Wymiary około 34 × 25 mm, raster wyprowadzeń 2,54 mm.

Rozdziel napięcie zasilania od poziomu sygnałów: zasilanie przez USB 5 V nie oznacza, że GPIO przyjmują sygnały 5 V. Do programowania przygotuj przewód Micro USB z transmisją danych.

W zestawie i do porównania

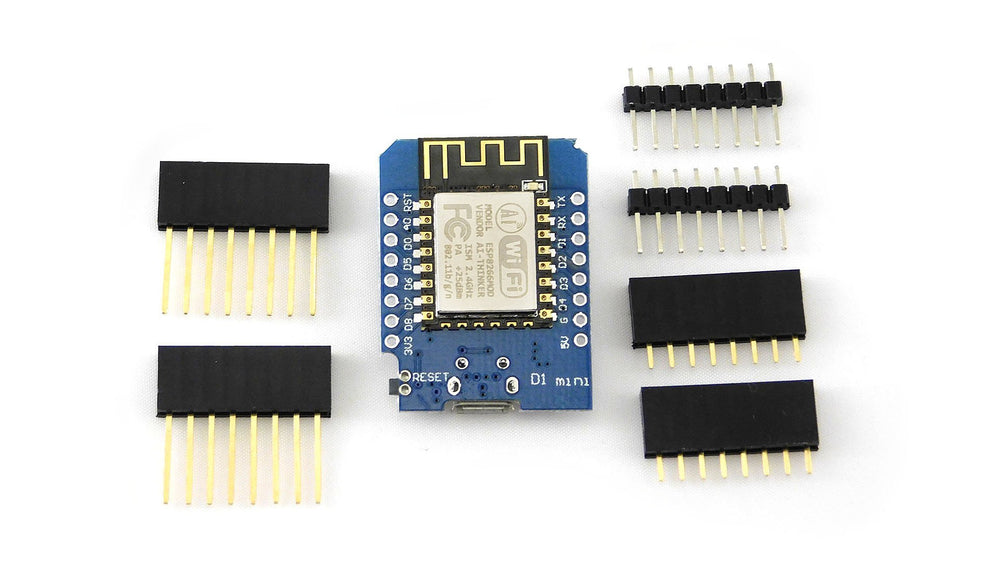

Otrzymujesz płytkę D1 mini V2 oraz trzy pary listew: męskie 8-pin, żeńskie standardowe i żeńskie z długimi pinami. Dobierz je do montażu w swoim projekcie. Jeśli potrzebujesz 16 MB Flash i złącza anteny zewnętrznej, porównaj D1 mini Pro.
