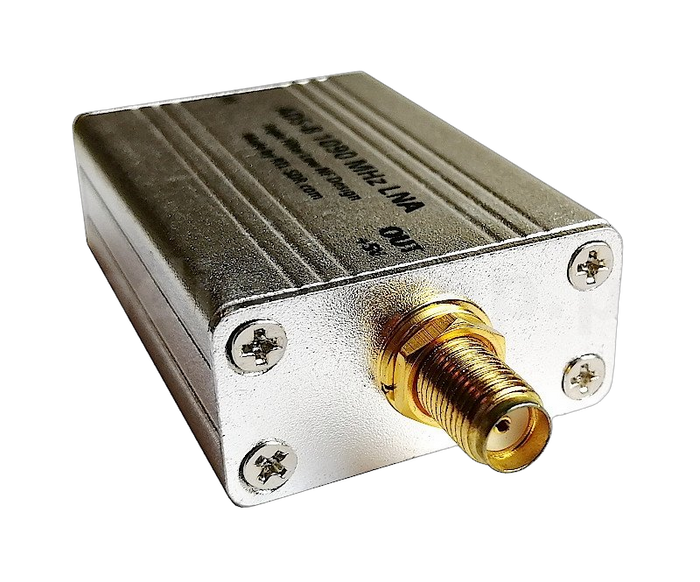

RTL-SDR ADS-B Filtr / Przedwzmacniacz LNA

RTL-SDR Blog ADS-B Triple Filtered LNA (Bias Tee Powered) z przelotką SMA męskie / SMA męskie.

Wzmacniacz o niskim poziomie zakłóceń (LNA) i wysokiej wydajności, do poprawy odbioru 1090 MHz ADS-B. LNA wykorzystuje układ dwufazowego wzmacniacza MGA-13116 o niskim poziomie szumów i trzy stopnie filtrowania, aby silne sygnały lub zakłócenia nie przesterowywały ani wzmacniacza, ani klucza sprzętowego SDR.

LNA może pomóc w poprawie odbioru ADS-B, zmniejszając poziom szumów i pomagając zredukować straty w kablu koncentrycznym i/lub w innych elementach, takich jak przełączniki i złącza w torze w.cz.. Aby uzyskać najlepszą wydajność z LNA, LNA musi być umieszczony jak najbliżej anteny.

Antenę należy podłączyć do Gniazda SMA IN.
LNA wymaga zasilania 3,3 - 5V BIAS (przez kabel koncentryczny podłączony do gniazda SMA OUT +5V).
Dostępny w naszym sklepie RTL-SDR V3 posiada odpowiednie zasilanie BIAS, które można aktywować za pomocą oprogramowania.

Najważniejsze cechy:

• wzmocnienie 27 dB
• szumy niepożądane: ok. 1 dB
• tłumienie poza pasmem: ok. 60 dB
• zaprojektowany do zainstalowania jak najbliżej anteny i użycia z RTL-SDR V3
• potrójne filtrowanie z niskostratnym filtrem górnoprzepustowym i dwoma filtrami SAW 1090 MHz
• pozwala na pracę odbiornika RTL-SDR V3 w silnie zakłóconych środowiskach
• wymaga zasilania 3-5V. Współpracuje z RTL-SDR V3, które zapewnia odpowiednie zasilanie 4,5 V.
• pobór prądu: 150 mA
• wymiary: 46,5 x 32 x 15,6 mm (bez gniazd SMA), z gniazdami: 69,8 mm

W skład zestawu wchodzi:

• 1 szt. ADSB RTL-SDR Blog ADS-B Triple Filtered LNA
• adapter SMA męski / SMA męski
